Один из сложнейших прототипов, который пришлось делать.
Техническое задание:
Имеется водяной импеллер, по аналогии которого нужно сделать модель в 2 раза меньше, а из нее сделать форму для отливки воском. Из полученной восковой модели будет производиться уже отливка металлом.
Сложность прототипирования данной модели состояла в том, что нужна была максимальная точность, поэтому даже если бы у меня был 3D-сканер, даже он бы не справился с этой задачей. Потому что оригинальный импеллер сам по себе имел отличия в геометрии лопастей и дефекты производства.
Решить такую непростую задачу удалось замером точек модели в пространстве через определенное расстояние с последующим NURBS-моделированием плоскостями по полученным координатам. Простое твердотельное моделирование тут бы не подошло.

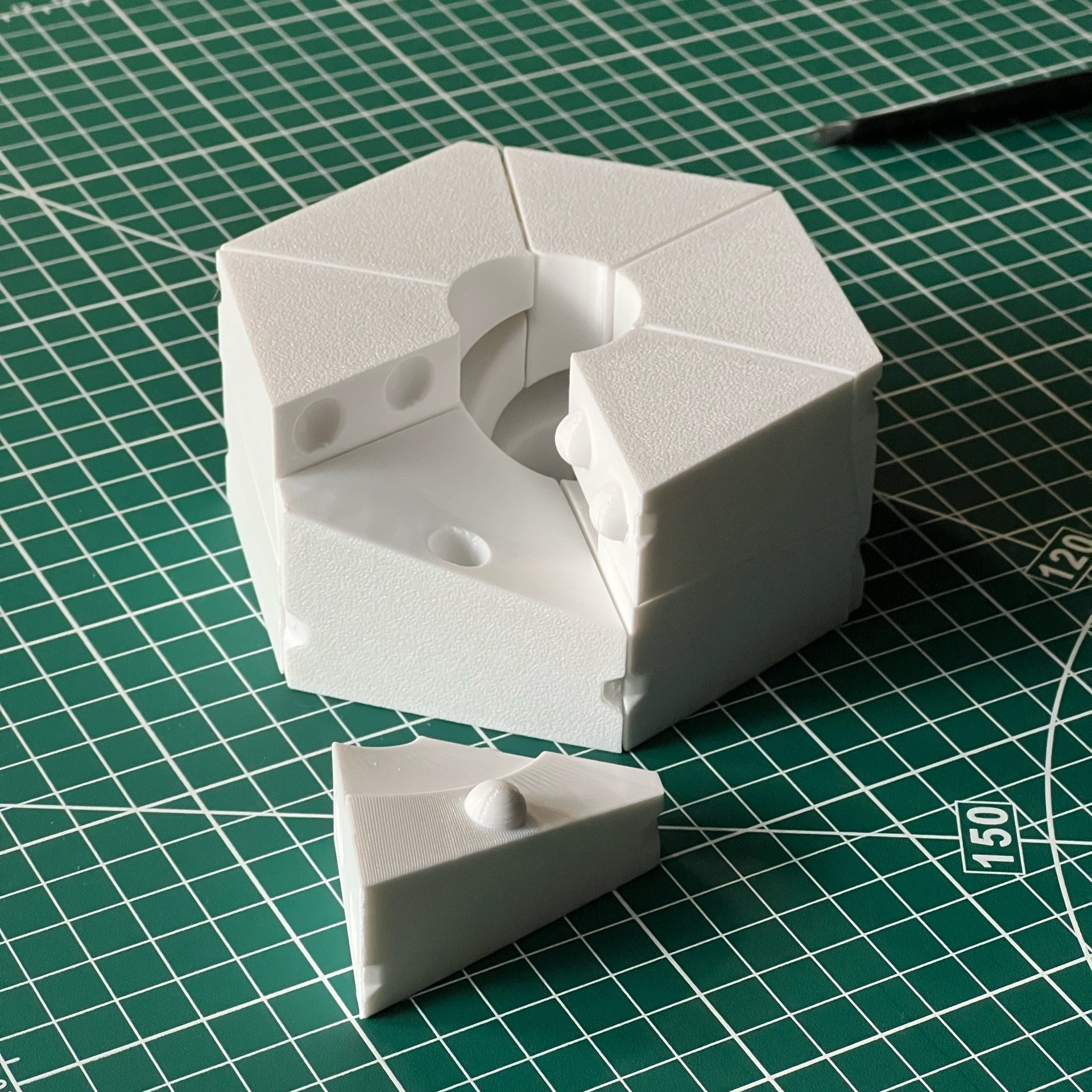

Дополнительной задачей было сделать этот литник разборным, чтобы отливку такой сложной формы можно было достать.
И именно моделирование плоскостями позволило решить эту проблему.
